Výjimečná odolnost proti vnějšímu ovlivnění chodu magnety

Oblíbené typy S 050 a S 055 již dlouho vyrábíme ve zodolněné variantě

Výjimečná záruční doba 5 let

Po celou dobu platnosti ověření, tuto záruku poskytujeme i na opravené vodoměry

Výjimečná životnost při zachování metrologických vlastností

v rozvodech se znečištěnou vodou, nebo vodou se značným obsahem minerálů

Vodoměry KADEN vyhovují všem zákonným normám platným v ČR a EU

Schválení podle nových Evropských předpisů MID ( EEC 2004/22/ES), u nás implementované nařízením vlády č. 464/2005 Sb.

Pro Vaše zdraví – přísné požadavky na zdravotní nezávadnost splňují naše vodoměry beze zbytku

Určeno pro trvalý styk s pitnou vodou, určeno pro styk s teplou užitkovou vodou

Vyměňte svůj starý vodoměr za nový KADEN:

Za staré vodoměry všech značek dostanete nové vodoměry KADEN za velmi výhodnou cenu.

Využijte možnost přestavby mechanických vodoměrů (S 050, S 055) na elektronické.

Rádiový odečet vodoměrů, bez vstupu do bytu, ušetří Váš čas a odstraní chyby v odečtech.

Vodoměry KADEN dodáváme a opravujeme výměnným způsobem.

Při jednom vstupu montéra do bytu provedete výměnu vodoměrů.

Proč vodoměry KADEN vítězí?

• dlouhou životnost a dlouhodobě přesné měření zaručují použité materiály a konstrukční řešení
• jsou dlouhodobě prověřeny v nejtěžších podmínkách k plné spokojenosti jejich uživatelů
• jejich kvalita je vyjádřena neuvěřitelnou záruční dobou po celou dobu platnosti úředního ověření, to je 5 let pro vodoměry na teplou i studenou vodu (Vyhláška č. 285/2011 Sb.)
• mají zajištěn kompletní servis všech typů (záruční, pozáruční a po uplynutí platnosti ověření) přímo u výrobce – a to i výměnným způsobem
• jejich poměr cena/užitné vlastnosti je velice příznivý, jak nových vodoměrů, tak i jejich oprav
• jsou pro zákazníka dobrou volbou, která pomáhá minimalizovat náklady na měření po celou dobu životnosti vodoměru
• odolná varianta vodoměru, má novou konstrukci magnetické spojky, která prakticky znemožňuje vnější ovlivnění jejich chodu
• jsou vyráběny s nevšední péčí všech pracovníků naší společnosti

Trvalý průtok Q3	1,6m³/hod.
Přetěžovací průtok Q4	2 m³/hod.
Přechodový průtok Q2	H 0,073 m³/hod.
Minimální průtok Q1	H 0,046 m³/hod.
Měřící rozsah Q3/Q1	H 35
Poměr Q2/Q1	1,6
Třída tlaku vody MAP	16 bar
Tlaková ztráta ΔP	0,25 bar
Teplotní třída MAT (°C)	T30; T90; T30/90
Největší dovolená chyba horní oblast průtoku dolní oblast průtoku	±2% – pro vodu do 30 °C ±3% – pro vodu nad 30 °C ±5%
Třída citlivosti profilu proudění	U0; D0
Klimatická třída	B
Rozsah indikace	9 999 m³
Připojovací závit na měřidle	3/4“
Připojovací závit na šroubení	1/2“
Stavební délka L	110 mm
Hmotnost	615 g

Technické vlastnosti:	Výhody:
Certifikace podle nařízení vlády č. 464/ 2005 Sb, které implementuje v České republice Směrnici Evropského parlamentu a Rady 2004/22/ES (nový přístup k měřidlům tzv. MID). Modul B a D podle nařízení vlády č. 464/2005 Sb., které implementuje v České republice Směrnici Evropského parlamentu a Rady 2004/22/ES (MID).	Odpovídá všem platným předpisům pro měřidla: Certifikát ES přezkoušení typu: TCM 142/09 – 4706. Certifikát systému managementu jakosti: 0119-SJ-C008-09

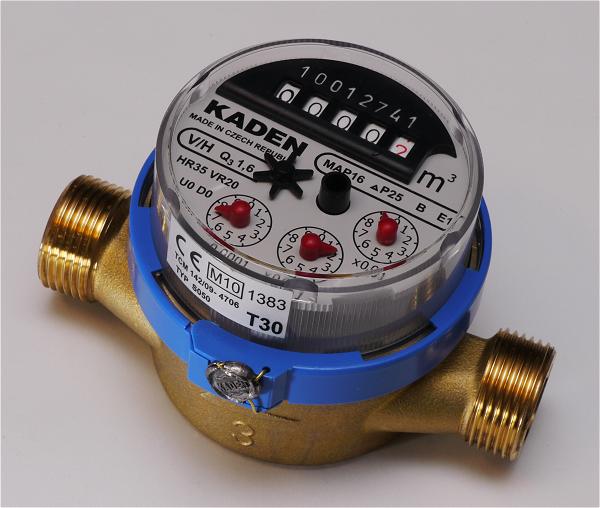

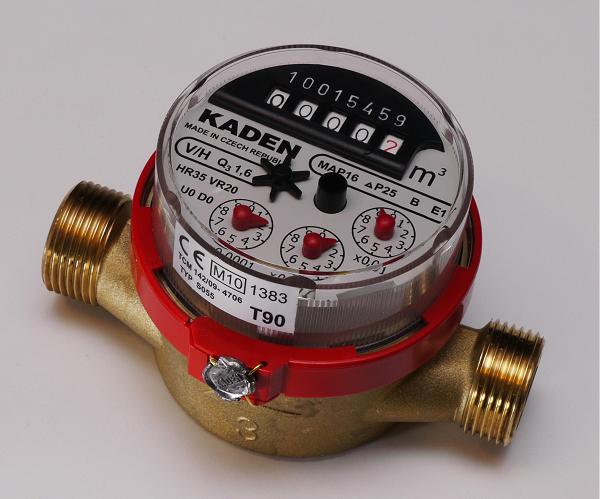

Jednovtokový, lopatkový plně suchoběžný vodoměr	Pouze lopatkové kolo se pohybuje ve vodě měřící část není ve styku s možnými nečistotami ve vodě
Vodorovná nebo svislá montážní poloha	Snadná montáž do polohy podle Vašich požadavků
Kované mosazné těleso	Vysoká odolnost proti tlaku a mechanickému namáhání, bezproblémové použití při následných opravách, dlouhá životnost.
Hermeticky uzavřené počitadlo, utěsněné „O“ kroužkem	Je vodotěsné a vylučuje orosení
Plastové díly z kvalitních konstrukčních materiálů	Odolnost proti opotřebení a vysoká životnost
Lopatkové kolo uložené na safírovém ložisku	Lehký chod, dlouhodobě přesné měření
Hřídel lopatkového kola z nerezové oceli	Hřídel odolný proti korozi a opotřebení

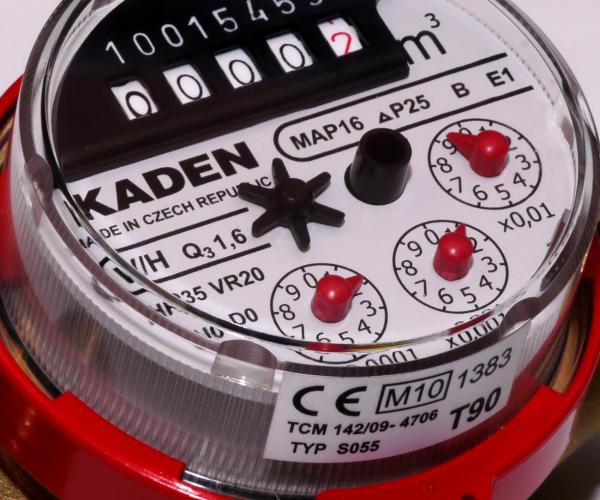

Otočné počitadlo	Vždy snadné odečtení údajů při různých montážních polohách
Sítko na vstupu vodoměru	Ochrana vodoměru před nečistotami ve vodě
Vodoměry mají všechny náležitosti prokazující zdravotní nezávadnost ve smyslu vyhlášky č. 409/2005 Sb.	Určeno pro trvalý styk s pitnou vodou. Určeno pro styk s teplou užitkovou vodou.
Originální konstrukce magnetické spojky se speciální úpravou magnetů a magnetickým stíněním	Možnost vnějšího ovlivnění chodu vodoměru je v praxi téměř znemožněna

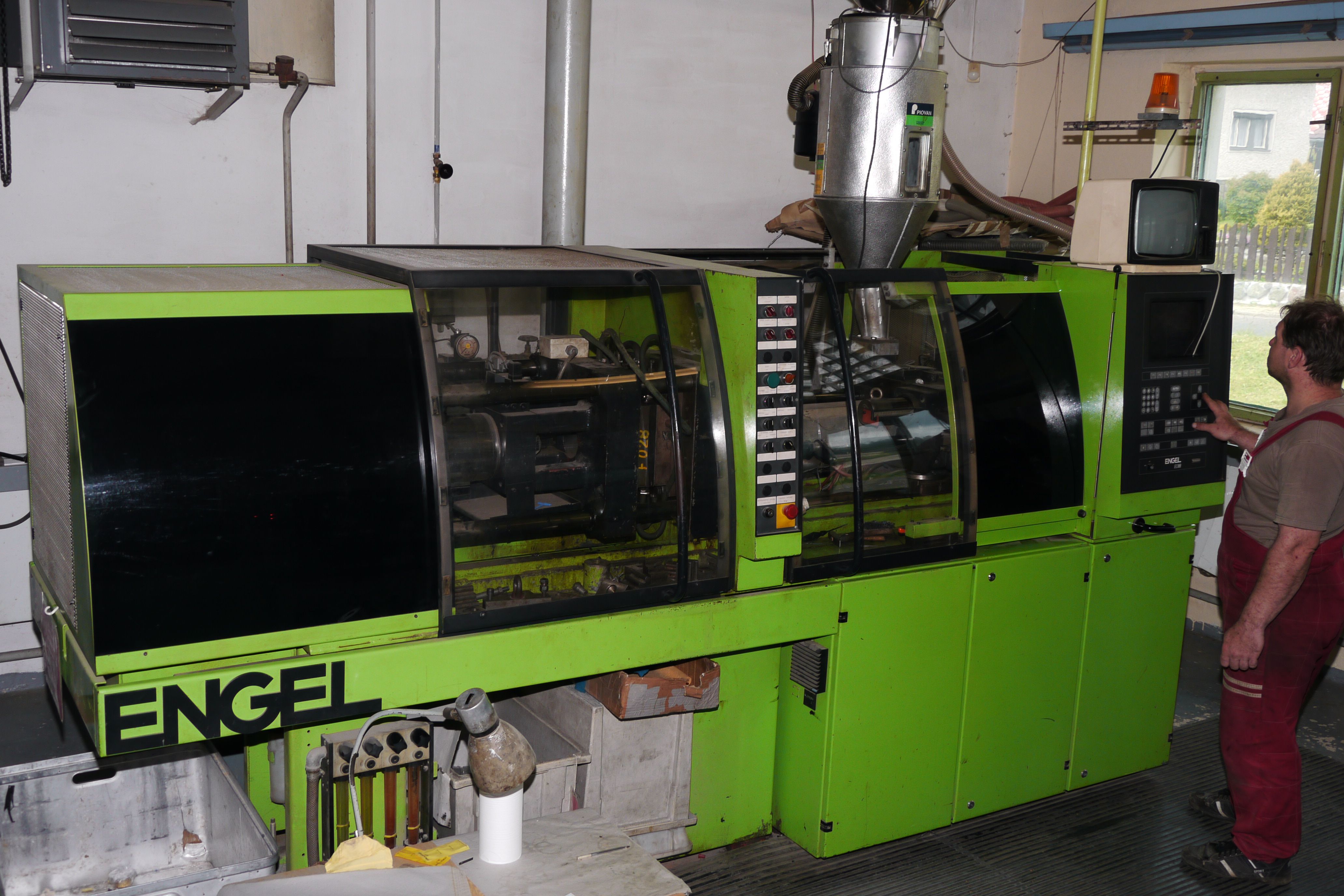

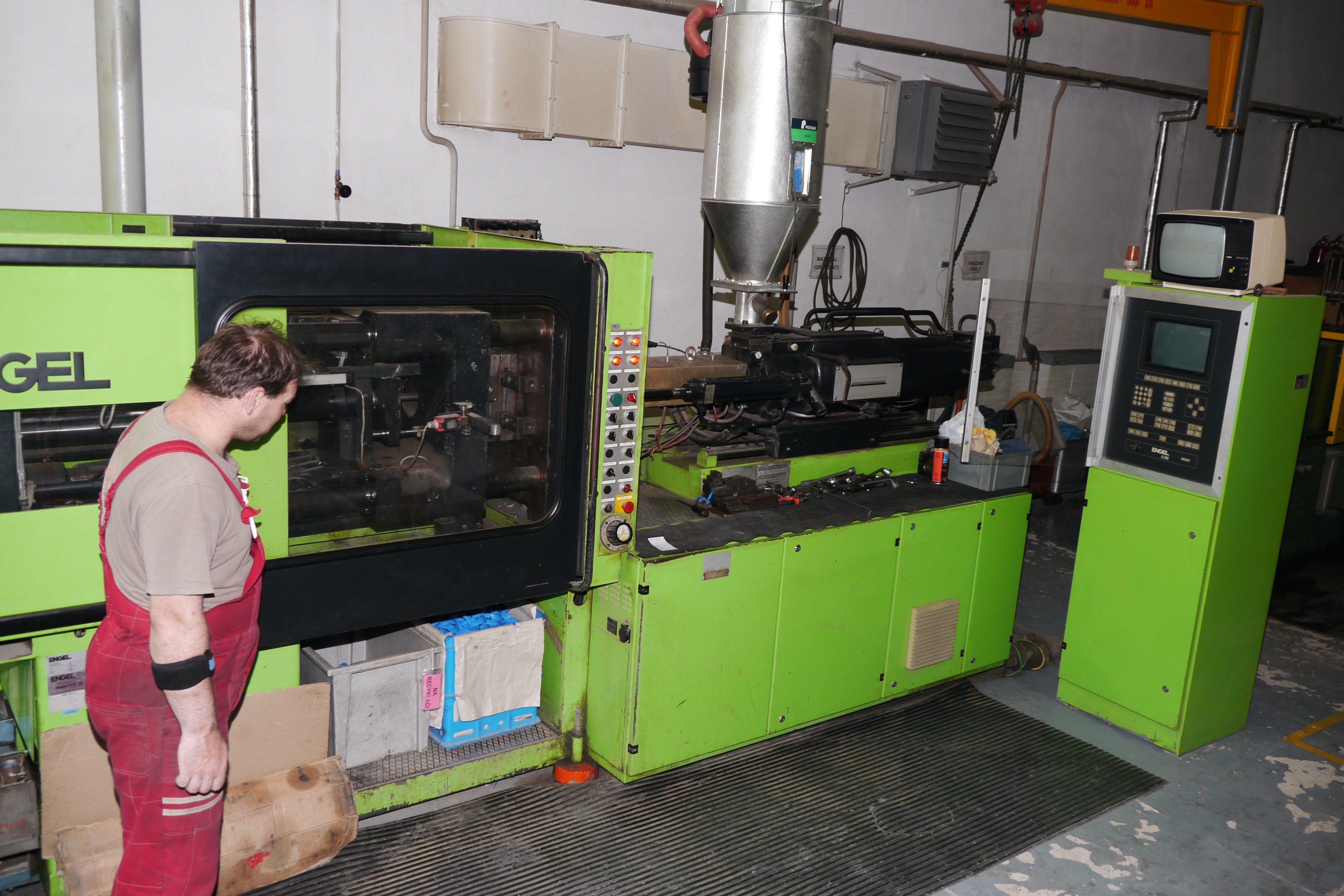

Lisování plastů: Všechny plastové díly vyrábíme na moderních vstřikolisech, které produkují přesné součástky vodoměrů. Precizní počítačové řízení celého procesu lisování, včetně chladnutí výlisků v temperovaných formách, zaručuje optimální vnitřní strukturu materiálu a tvarovou stálost výlisků.

Kování a obrábění: Mosazné díly – tělo vodoměru a víko jsou vykovány z velmi kvalitní mosazi CW 617 N, tato technologie přináší výhodu vysoké pevnosti a homogenity. Obrábění na přesných a produktivních obráběcích CNC centrech zaručuje dodržení všech rozměrů v úzké toleranci, což rozhoduje o správné funkci vodoměru a jeho dlouhé životnosti.

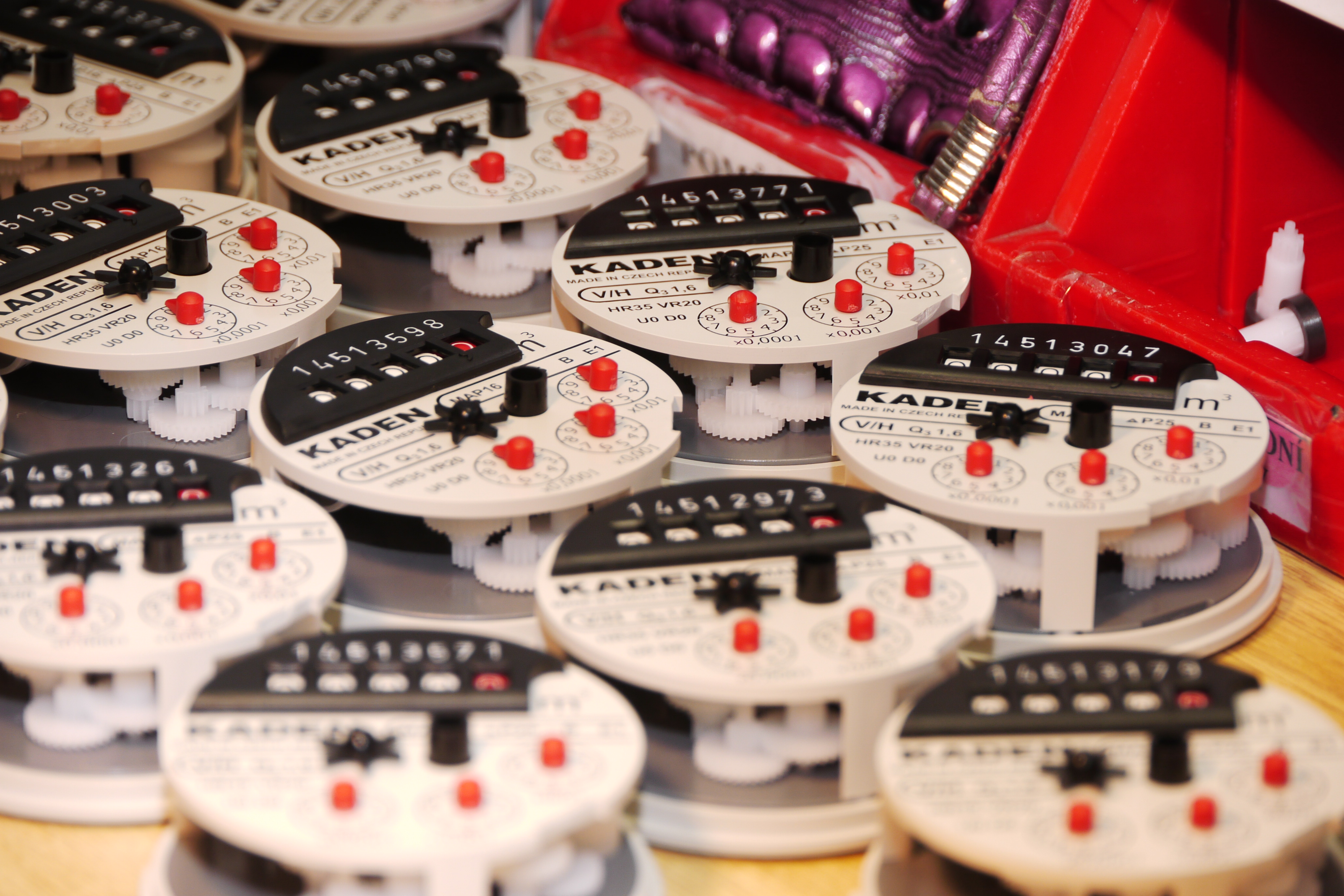

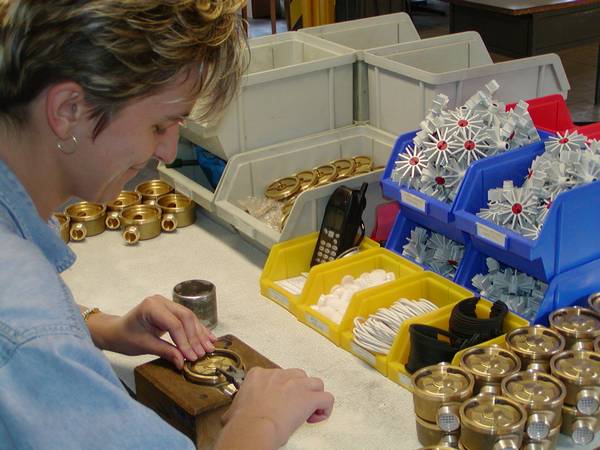

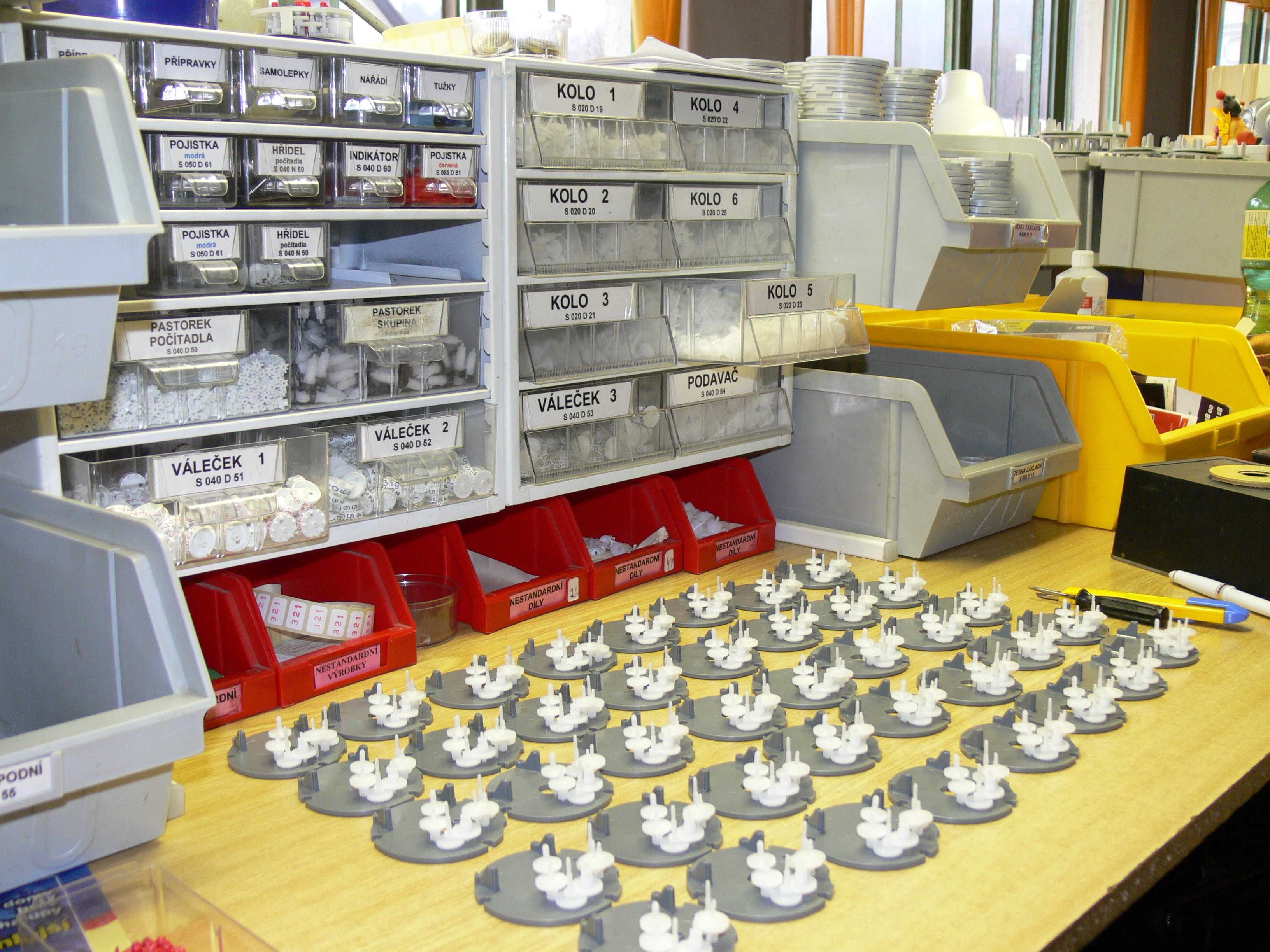

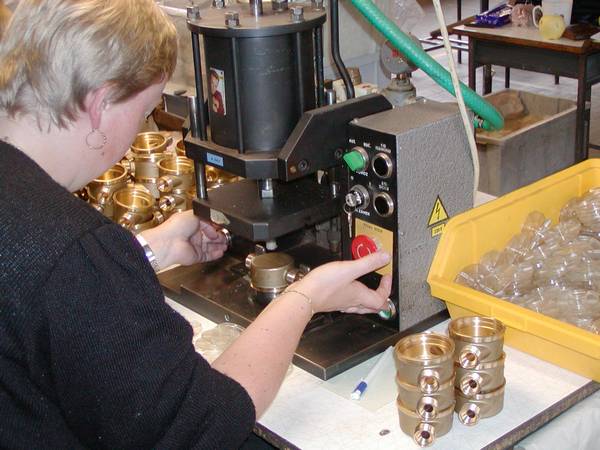

Montáž vodoměrů: Montujeme vždy celé skupiny, např. počítadlo vodoměru, na jednom pracovišti. Každý pracovník garantuje naprostou bezchybnost své práce provedením kontrolních operací, důsledným značením lze bezpečně zpětně dohledat, kdo provedl všechny předepsané operace.

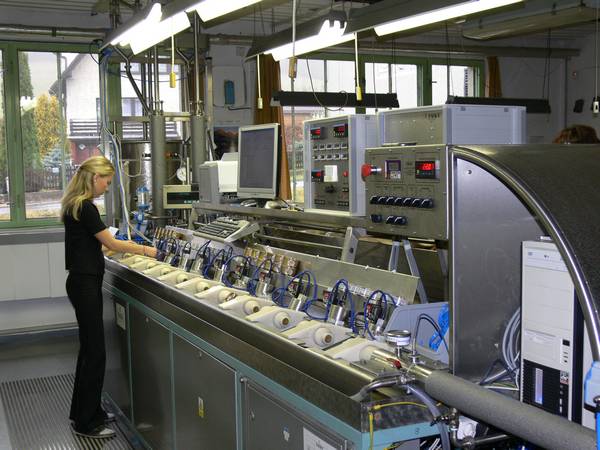

Ověření vodoměrů: Každý vodoměr je ověřen v našem Autorizovaném metrologickém středisku K51. Plomba, popř. značka prokázání shody  na vodoměru je potvrzením, že vodoměr je ověřen,  že je prokázána shoda a že měří ve stanovené přesnosti. Výstupní kontrola je stoprocentní.

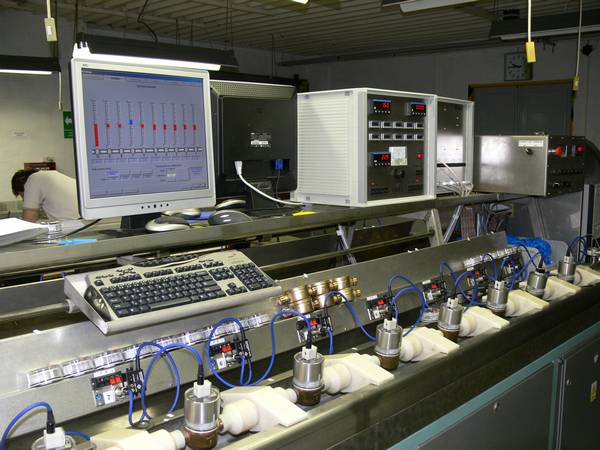

Ověření provádíme na zkušební stanici, celý proces ověření je řízen PC a automatizován. Vybavení AMS patří k nejmodernějším u nás, odpovídá současným nejnovějším metrologickým poznatkům a s rezervou splňuje veškeré legislativní požadavky jak naše, tak evropské.

Vyrovnaná kvalita – každý vodoměr splňuje veškeré požadavky a všechna Vaše očekávání. Dosáhnout tohoto cíle umožňuje uplatnění systému řízení kvality podle normy ISO 9001:2008. Celý systém je postaven tak, aby požadavky zákazníků byly co nejlépe uspokojeny. Pro každého pracovníka naší společnosti je záruka za jakost práce, výrobku a služeb prioritou.

Kvalitní mosaz CW 617 N, ze které je vyrobeno robustní tělo a víko, umožňuje použít vodoměr po několik cyklů oprav a následného ověření, vždy po uplynutí platnosti cejchu – mosazné díly prakticky nepodléhají opotřebení a změnám materiálu. Měřící komora je utěsněna silikonovým „O“ kroužkem, dlouhodobě odolným proti působení tlaku vody v širokém rozsahu teplot.

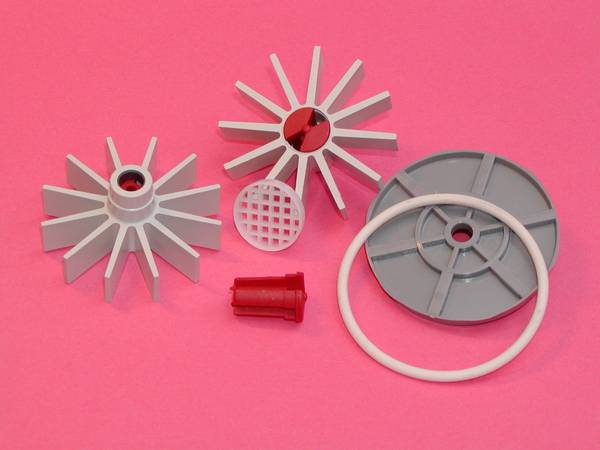

Nerezová ocel, syntetický safír. Lopatkové kolo se lehce otáčí na hřídelce z odolné nerezové oceli. Radiální ložisko je vyrobeno z kompozitního plastu, lehký chod otáčení zaručuje i axiální safírové ložisko.

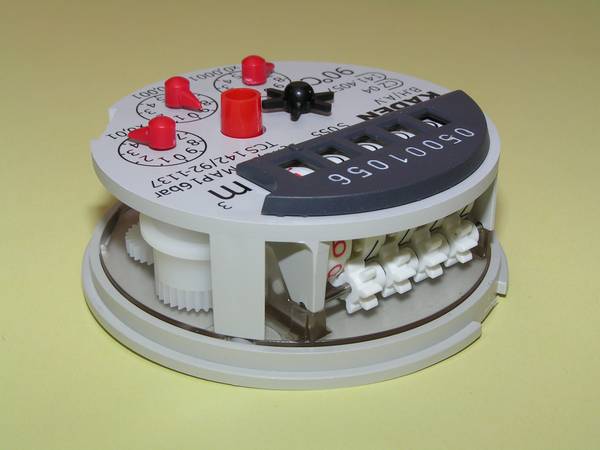

Plastické hmoty předních světových výrobců, např. Hoechst, Sabic (dříve General Electric), Atochem, dávají našim vodoměrům do vínku vysokou provozní spolehlivost a dlouhou životnost. Ozubená kola z plastu s nízkým koeficientem tření zaručují lehký chod a malé opotřebení. Válečkové počitadlo je uloženo na nerezové hřídeli. Vysokou ochranu před mechanickým poškozením poskytuje průhledný kryt z polykarbonátu, který patří mezi nejodolnější plasty. Těsnící pryžový kroužek zabraňuje proniknutí vlhkosti do počitadla, tím je vyloučeno orosení průhledného krytu a čitelnost údajů vodoměru je vždy zaručena.

Zdravotní nezávadnost. Všechny použité materiály splňují požadavky vyhlášky č. 409/2005 Sb. ministerstva zdravotnictví, včetně kladných výsledků předepsaných výluhových testů.

Vyrovnaná kvalita – každý vodoměr splňuje veškeré požadavky a všechna Vaše očekávání. Dosáhnout tohoto cíle umožňuje uplatnění systému řízení kvality podle normy ISO 9001:2008. Celý systém je postaven tak, aby požadavky zákazníků byly co nejlépe uspokojeny. Pro každého pracovníka naší společnosti je záruka za jakost práce, výrobku a služeb prioritou.

Šroubení s těsněním slouží k připojení vodoměru do rozvodu, pro snadnou demontáž po mnoha letech doporučujeme použít pouze mosazné provedení.

Plombovací objímka s kolíkem
snadné a rychlé provedení montážní plomby, konec červeného kolíku se opatří otiskem značky montážní firmy

Plomba s číslem
naprosto bezpečné provedení montážní plomby, číslo na ní je neopakovatelné, bez poškození nelze demontovat

Zpětná klapka zabrání zpětným tokům v potrubí a tím zpřesní celkové měření spotřeby vody – vkládá se při montáži vodoměru mezi výstupní šroubení a vodoměr

Plomba olověná s plombovacím drátem
slouží ke klasickému plombování po montáži vodoměru

Dokumenty ve formátu PDF.

• Certifikát přezkoušení typu
• Certifikát systému managementu jakosti
• Prohlášení o shodě

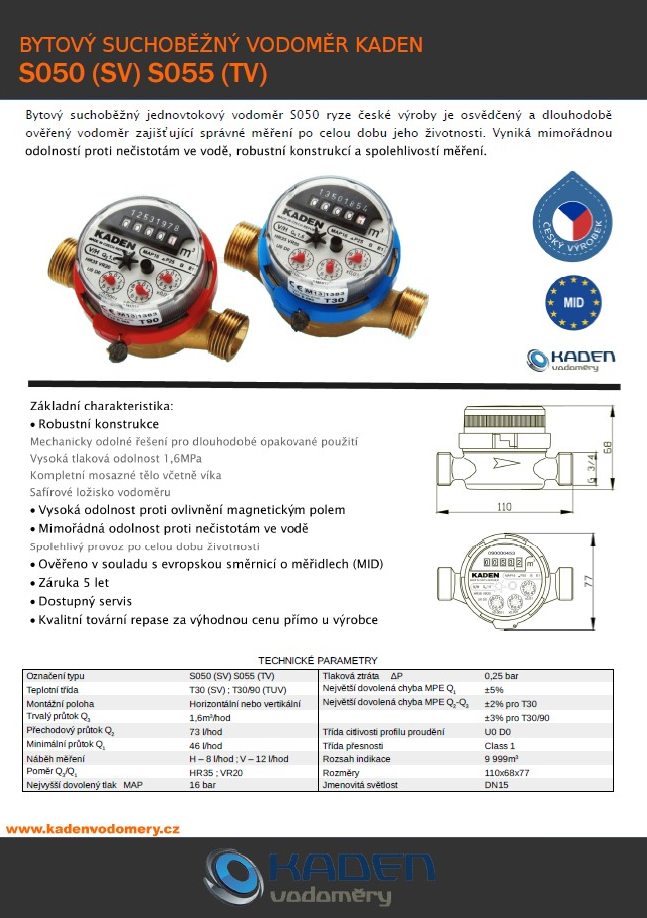

• Katalogový list S050
